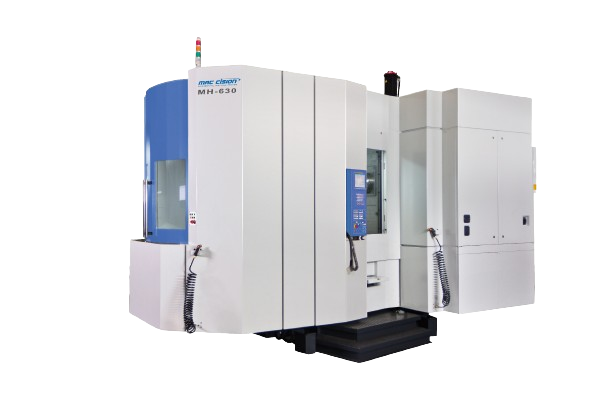

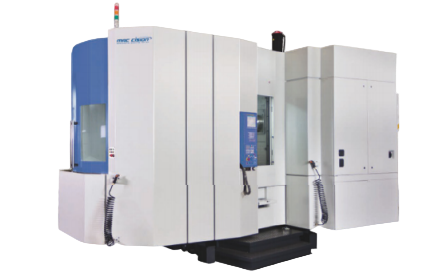

主页 / 快速型卧式加工中心

MH-500/630/800/1000/1250

◆ 详细资料
◆ 规格参数

电子型录

机型特色：

1.动态性能好，位移速度快

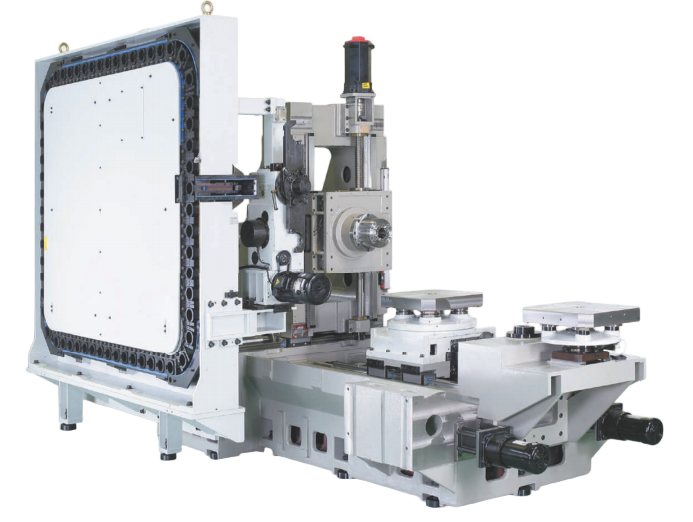

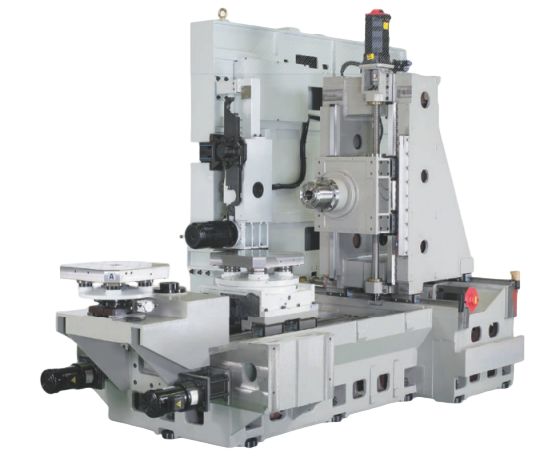

床身底座正T字型结构，一体式铸造成型，Z轴为工作台前后移动。

2.换刀、工作台交换时间短

适用行业：

通用机械、汽车零部件等领域，适合加工大中小型各类复杂箱体类零部件加工。

项目		单位	MH-500		MH-630	MH-800	MH-1000	MH-1250
行程	X轴行程	mm	720		1050	1400	1700	2000
	Y轴行程	mm	720		900	1200	1400	1500
	Z轴行程	mm	720		900	1350	1500	1500
距离	主轴鼻端至工作台中心	mm	150-870		150-1050	160-1510	280-1780	300-1800
	主轴中心至工作台表面	mm	100-820		50-950	100-1300	100-1500	100-1600
	加工区	mm	Ø750×900		Ø1050×1300	Ø1400×1450	Ø1800×1600	Ø2200×1800

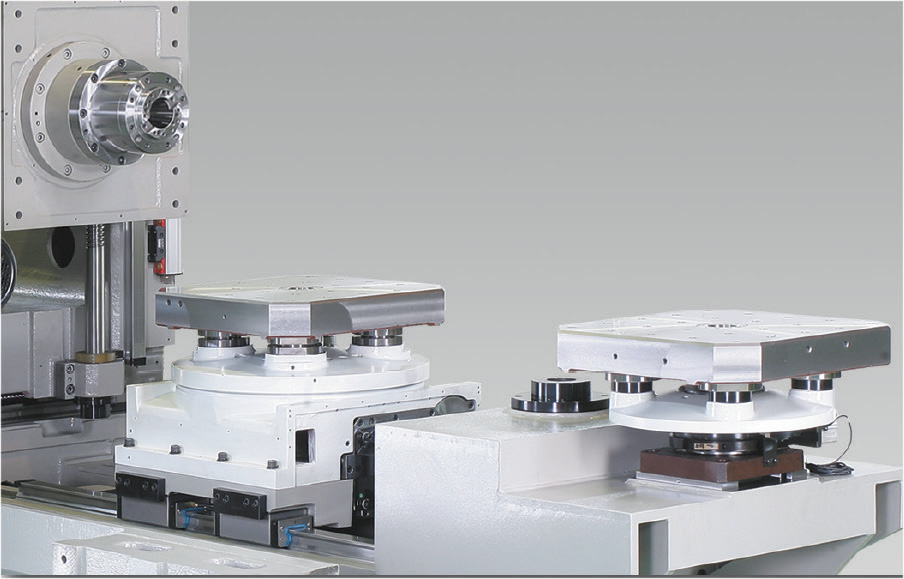

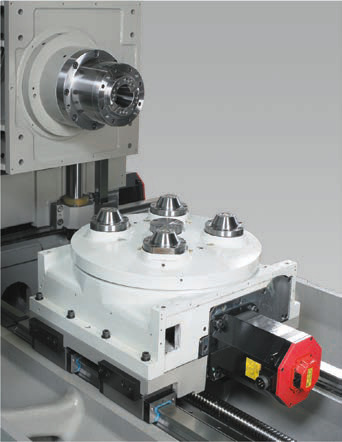

托盘	托盘工作区	mm	500×500		630×630	800×800[1000×1000]	1000×1000 [1250x1250]	1250×1250
	托盘最大载重	kg	600		1200	2000	2500	3000
	最小旋转角度	deg	0.001°[1°]
	托盘交换形式		180° 往返式
主轴	主轴传动		直结式 [直结式/内藏式马达]		齿轮式 [内藏式马达]	齿轮式 [内藏式马达]
	主轴锥孔		BT-40[HSK-A63,BT-50,HSKA100]		BT-50[HSKA100]	BT-50[HSKA100]	BT-50[HSKA100]	BT-50[HSKA100]
	主轴速度	rpm	12000[10000/15000,20000]		6000[10000]	6000[10000]	6000[10000]	6000[10000]
	主轴轴承直径	mm	70 /90/100			100	100	100
进给	快速进给速率-X/Y/Z		48/48/48		48/48/48	48/48/48	30/30/30	30/30/30
	切削进给速率-X/Y/Z	m/min	20		20	20	20	20
	滚珠丝杠直径x间距	m/min	Ø50X16		Ø50X16	Ø50X16	Ø55X12	Ø55X12
	直线轨道	mm	55mm 滚柱型		55mm 滚柱型	55mm 滚柱型	65mm 滚柱型	65mm 滚柱型

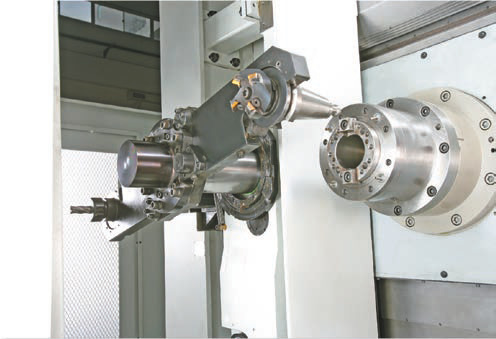

自动换刀装置	刀库					40[60,90,120]
	最大刀具直径	mm	75/150	1251250	125/250	125/250	125/250	125/250
	最大刀具长度	mm	300	450	500	600	600	600
	最大刀具重量	kg	8	20	25[30]	25[30]	25[30]	25[30]
马达	主轴马达(连续/30分钟)	kw	15/18.5[22/26]		18.5/22[22/26]	18.5/22[22/26]	18.5/22[22/26]	18.5/22[22/26]
马达	X/Y/Z/B轴进给马达	kw	71714/4[0.001°]		7/6/714[0.001]	9/9/9/4[0.001°]	9/9/914[0.001°]	9/9/9/4[0.001°]
精度	定位精度(全行程)	mm	0.008			0.01
	重复精度	mm	0.006			0.006
	光学尺精度(全行程)/B轴	arc/sec	8"
	光学尺重复精度/B轴	arc/sec	4"
机器	机器高度	mm	3100		3780	4500	4800	4900
	机器占地面积	mm	5400×3500		6200×5200	7000×5300	7700×5600	8200×6000
	机器重量	kg	12000	14000	20000	25000	28000	35000
