主页 / 正挂型卧式镗铣加工中心

MH-1080/1215/1416/1618/1820/2025(B/S)-BAR

  • ◆ 详细资料
  • ◆ 规格参数
电子型录

机型特色:

1.实现镗铣加工中心的升级:

      机型结构设计是以MH-标准系列为基础,增加镗轴功能(W轴)

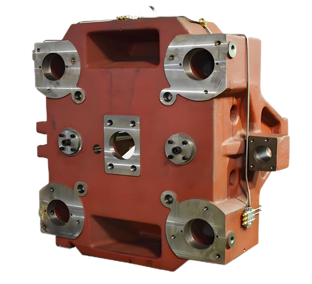

2.主轴箱中挂式结构:

      与传统侧挂式镗铣床相比,MH-BAR系列在加工效率和精度上均有显著提升。

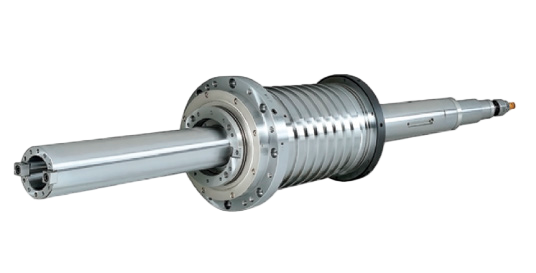

3.提供多种镗轴(W轴)规格:

     Ø110mm(行程500mm)

     Ø130mm(行程700mm)

     Ø150mm(行程800mm)



适用行业:

      流体机械、能源机械、工程机械、轨道交通,大型柴油机体。

      适用于大型精密结构件的铣削、镗孔、钻孔、攻丝等加工。


更强的加工能力和灵活的W轴功能(镗轴)适用于深孔和大型工件的高精度镗削和铣削操作。


项目单位MH-1080(B/S)MH-1215(B/S)MH-1416(B/S)MH-1618(B/S)MH-1820(S)
MH-2025(S)
行程X轴行程
(工作台左右)
mm1300(1600)1600(2100)2300 2500 3200  (4200)
Y轴行程
(主軸頭上下)
1150 1150(1500)1500 1650 2100(2500/3000)
Z轴行程
(立柱前後)
1200 1200(1350)1350 1500 1500  (2030/2430)
主轴中心到托盘表面
距离(Y轴)
0~11500~1150
[0~1500]
50~15500~16500~2100/2500/3000
主轴前端到托盘中心
距离(Z轴)
150~1350200~1400
(200~1550)
550~1900550~2050550~1500/2030/2430
工作台托盘尺寸mm800×1000
(Ø1200)
1000×1250
(1250×1400)
1400×16001600×18001800×2000
2000×2500
工作台分度deg0.001°0.001°0.001°0.001°0.001°
